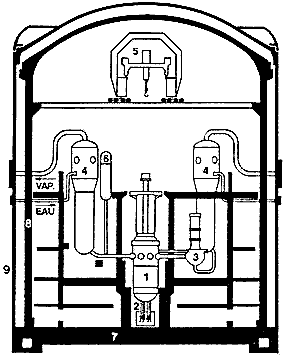

Bâtiment réacteur

1. Cœur du réacteur [1]
2. Instrumentation du cœur
3. Pompe primaire
4. Générateur de vapeur
5. Pont polaire
6. Pressuriseur
7. Radier
8. Enceinte interne
9. Enceinte externe

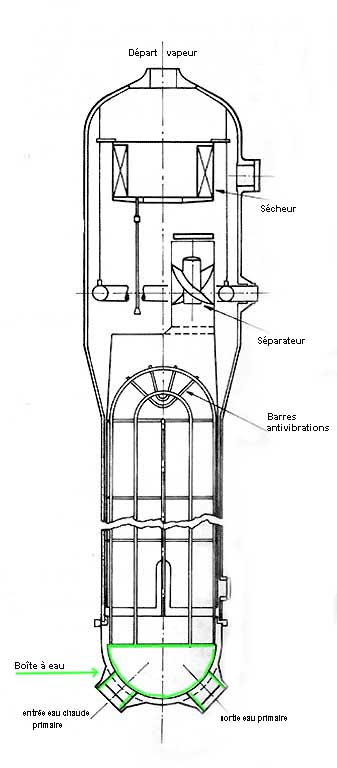

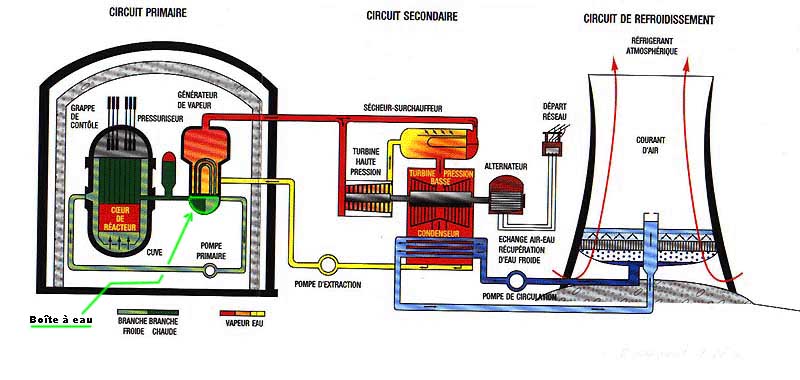

Schéma un peu austère ... ci-dessous un peu plus de détails et surtout l'emplacement de la boîte à eau.

Dans le coeur d'une centrale, malgré la grande rigueur et la propreté, il reste toujours des particules en suspension qui, au passage dans le coeur se trouvent activité par les neutrons. Ces particules se déposent dans le circuit primaire, mais principalement dans le générateur de vapeur et plus particulièrement dans la partie basse que l'on appelle la "boîte à eau".
Du point de vue de la radioprotection, le bas du GV représente donc un point "chaud" qui est une gêne à la maintenance des centrales et qui risque de pénaliser les bilans de radioprotection. L'idée d'EDF a été de nous demander d'appliquer une technique, préventive, déjà expérimentée avec succès dans la décontamination des surfaces, l'électropolissage.

Cette méthode consiste de donc à introduire des robots polisseurs à l'intérieur des demi-bols pour polir les parois. Cette technique mise au point par la DTE (Division de Traitements Electrochimiques de mon ami G.G.) avait permis de préparer fin 1991 27 GV.

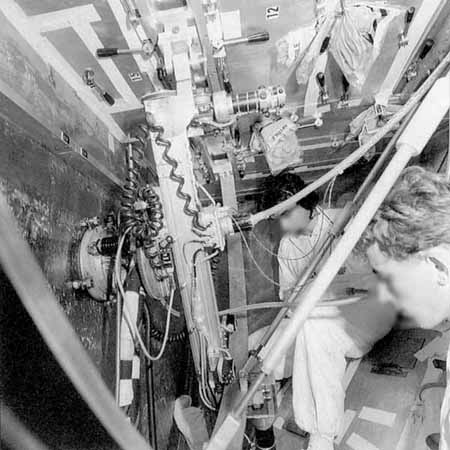

Outillage EP pour la paroi verticale séparant les deux demi-boîtes à eau.

Pour la partie courbe, les équipes utilisaient le robot "moustique".

Dans un des GV de la centrale de Nogent-sur Seine

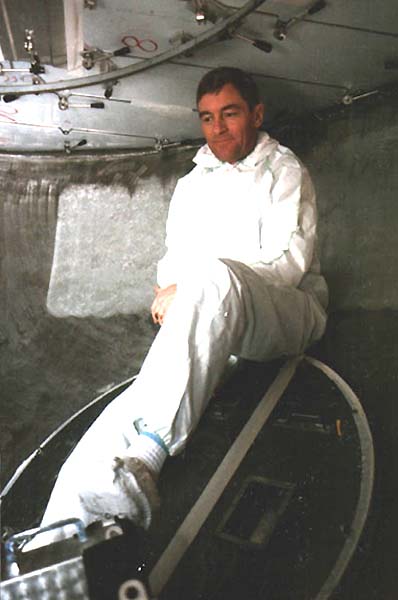

Entre deux positionnements du robot, on peut faire des mesures de traitement de surface. Ici je suis assis au-dessus d'une tape bouchant l'entrée du circuit primaire.

La complexité des surfaces, et le nombre d'obstacles à l'avancement des robots rendaient la tâche très difficile.

Ici la tenue n'est pas nucléaire, mais surtout pour la propreté et la sécurité.
